變頻串聯諧振耐壓試驗成套裝置技術書

• 裝置製造遵循的國家標準和行業標準

GB2900《電工名詞術語》

GB10229-88《電抗器》

GB/T16927.1-2-1997《高電壓試驗技術》

ZBK41006-89《試驗變壓器》

GB7328-87《變壓器和電抗器的聲級測量》

IEC358(1990 )《耦合電容器和電容分壓器》

IEC1000《電磁相容性》

GB4793-1984電子測量儀器安全要求

GB/T2423.8-1995電工電子產品基本環境試驗規程

GB/T3859.1-1993半導體變流器基本要求的規定

GB/T-3859.2-1993半導體變流器應用導則

二.總體技術功能

• 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

• 變頻串聯諧振耐壓成套裝置包括以下基本部件╃✘│：

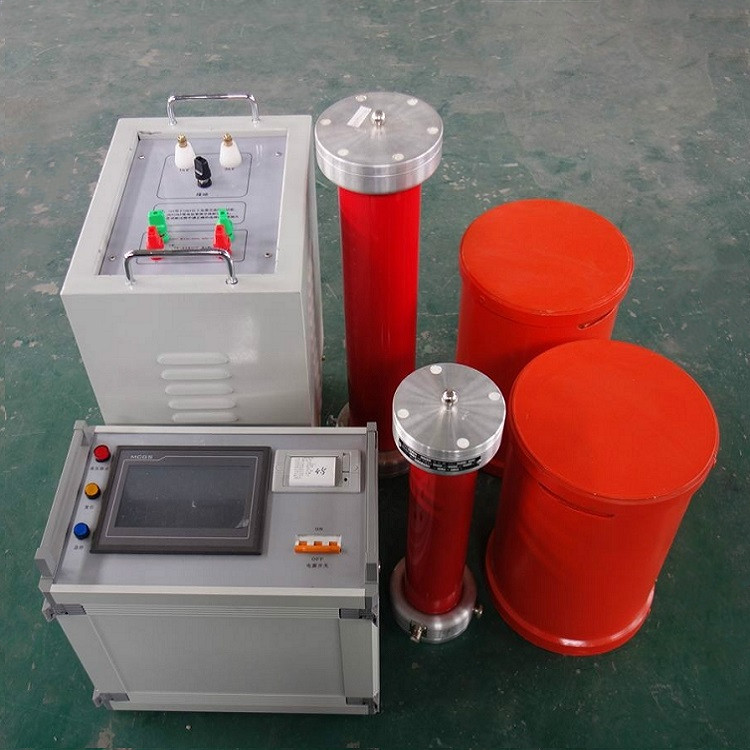

變頻電源₪↟↟│☁、勵磁變壓器₪↟↟│☁、高壓電抗器₪↟↟│☁、電容分壓器及附件等╃│▩₪。

3．540KVA/270KV變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求╃✘│：

    35KV電纜,S=300mm2  2000m

110KV電纜,S=300mm2  500m

35KV開關◕▩◕••，變壓器.刀閘試驗╃│▩₪。

           110KV開關₪↟↟│☁、主變◕▩◕••，GIS試驗╃│▩₪。

       以下環境條件下能夠不影響正常試驗╃✘│：

溫度範圍╃✘│：—10～45℃

海拔高度╃✘│：≤2000m  相對溫度╃✘│：≤90%

3.3系統技術引數如下╃✘│：

• 輸出電壓波形╃✘│：正弦波◕▩◕••，波形畸變率≤0.5%

• 輸出解析度╃✘│：0.1H_Z

• 輸出頻率範圍╃✘│：30～300 H_Z

• 額定負載下連續執行時間╃✘│：30min,且各部件溫升≤35K

• 品質因數╃✘│：30～300

• 不穩定度╃✘│：0.01%

• 系統測量精度╃✘│：1.0級

• 輸入工作電源╃✘│：380V₪↟↟│☁、50H_Z

• 系統噪聲╃✘│：≤60分貝

3.4係數使用功能╃✘│：

• 具備手動試驗/自動調諧/自動試驗三種模式◕▩◕••，並可任意切換╃│▩₪。

• 具備大螢幕顯示◕▩◕••，可指示╃✘│：輸出電壓（有效值）及輸出頻率等╃│▩₪。

• 具備試驗電壓₪↟↟│☁、時間₪↟↟│☁、試驗頻率範圍等試驗引數設定功能╃│▩₪。

• 具備過壓₪↟↟│☁、過流保護功能◕▩◕••，並可任意整定設定╃│▩₪。

• 具備放電保護功能◕▩◕••，在高壓發生閃絡時◕▩◕••，可自動降電源◕▩◕••，同時可以提示“電保護"及相關資訊╃│▩₪。

• 具備掉電保護功能╃│▩₪。

• 具備過熱保護功能╃│▩₪。

• 具備零值保護功能◕▩◕••，系統和變頻電源只能零啟動₪↟↟│☁、零退出╃│▩₪。

• 具備各種資料列印功能╃│▩₪。

• 具備系統故障自診斷功能╃│▩₪。

三₪↟↟│☁、本裝置特點╃✘│：

• 主機保護功能齊全◕▩◕••，有過流₪↟↟│☁、過壓₪↟↟│☁、閃絡₪↟↟│☁、過熱₪↟↟│☁、零值升壓₪↟↟│☁、掉電保護等功能◕▩◕••，出廠前經滿負載試驗合格╃│▩₪。

• 勵磁變壓器箱為雙層鋁塑結構◕▩◕••，美觀輕巧╃│▩₪。高壓側圈為三組線圈◕▩◕••，且線圈有原件過壓保護╃│▩₪。

• 電抗器可任意組合串聯或並聯╃│▩₪。

• 變頻串聯變壓器成套試驗裝置
